مبدأ المعدات

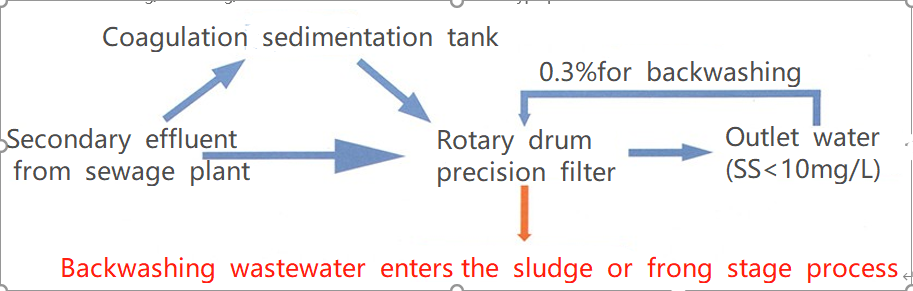

يتكون مرشح الدقة الدوارة الدوارة من وحدة هيكل المعدات، وحدة تصفية ونظام قيادة ونظام عكسي ونظام التحكم التلقائي.
بعد أن تدخل مياه الصرف الصحي في المعدات، يبدأ نظام التحكم التلقائي في نظام القيادة لقيادة الأسطوانة لتدويرها، ويبدأ نظام الغلاف الخلفي في نفس الوقت. بموجب عمل الجاذبية، تتدفق مياه الصرف الصحي من الأسطوانة من الأسطوانة، ويتم اعتراض المواد الصلبة المعلقة في الماء في طبل شاشة المرشح. تدور الأسطوانة ببطء، وتستمد مضخة الغسيل العكسي الماء المصفى على عكس شاشة المرشح. يقع الأوساخ المغسول في خزان المجموعة داخل الطبل ويتم تفريغه خارج المعدات من خلال أنبوب النفخ.
عندما تدخل مياه الصرف الصحي في المعدات، يعمل نظام القيادة ونظام الغسيل الخلفي باستمرار دون استراحة.
تكوين المعدات
① وحدة هيكل المعدات

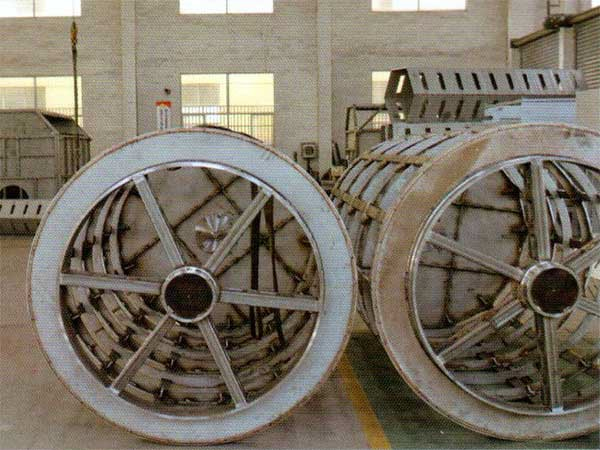

تتكون وحدة هيكل المعدات من هيئة معدات وأسطوانة، وهي مصنوعة من الفولاذ المقاوم للصدأ 304L (316L اختياري).
② تصفية وحدة

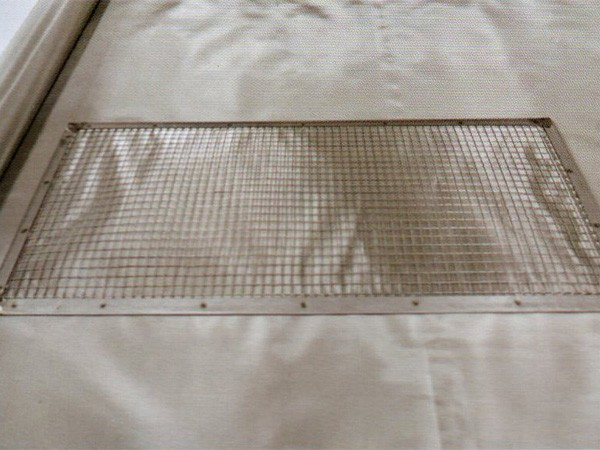

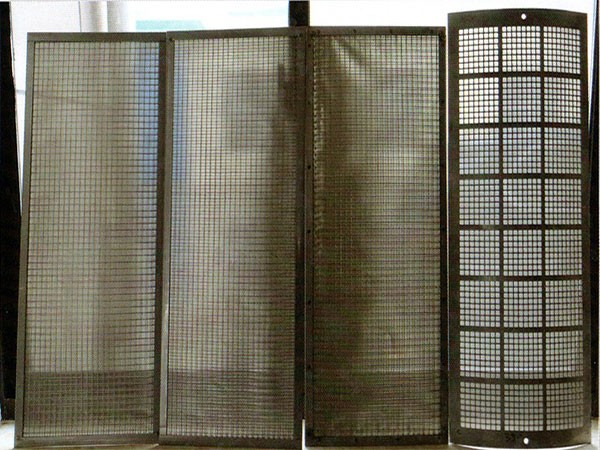

تتكون وحدة الترشيح من العديد من شاشات تصفية مستقلة وقابلة للإزالة، والتي مصنوعة من أسلاك الفولاذ المقاوم للصدأ على مستوى ميكرون 316L من خلال عملية خاصة (يتم اختيار المرشحات الدقيقة المختلفة وفقا لجودة المياه للمياه المدخل، والمرشحات المستوردة والمحلية المقدمة في نفس الوقت).
③ نظام القيادة

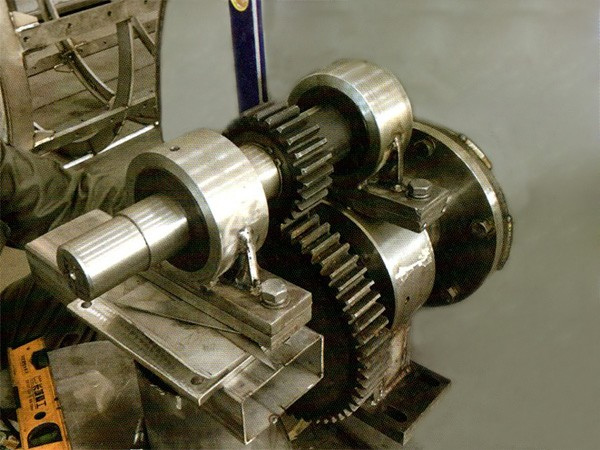

يتكون نظام القيادة من محرك موجه، رمح ناقل الحركة، ومحامل مركز.

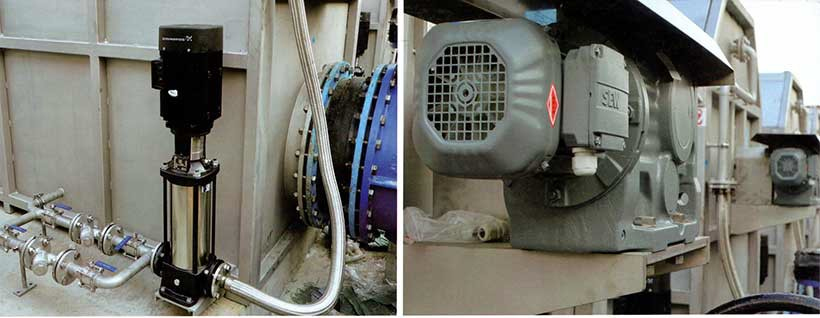

④ نظام الغلاف الخلفي
يتكون نظام Backwashing من مضخات عاكسة، أنابيب، فلاتر مياه عكسية، فوهات، خزانات جمع، وأنابيب مياه الصرف الصحي.
⑤ نظام التحكم

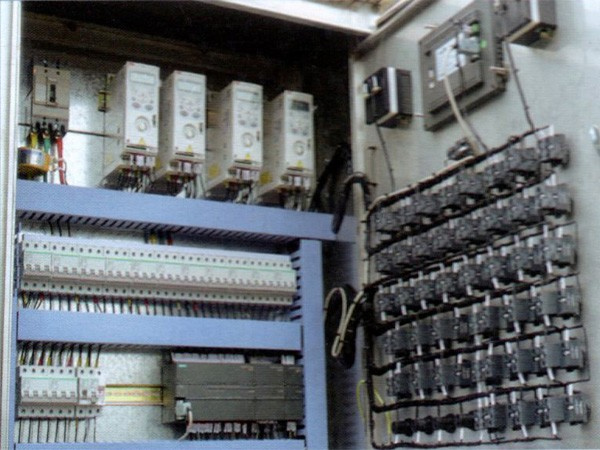

المعدات تعتمد نظام التحكم التلقائي PLC. تم تثبيت نظام التحكم PLC في خزانة التحكم الكهربائي ويمكن أن تتواصل مع غرفة التحكم المركزية في المصنع.
مزايا المعدات
\"الجودة \" هو الشرط الأساسي. في كل ممارسة، في مواجهة جودة المياه المختلفة، وفقا لصعوبات علاج مختلفة، قمنا بتطوير مرشحات مناسبة لمخلفات المياه المختلفة، وتحسين الهيكل التفصيلي للمعدات، و ملتزمون ب \"الامتثال لمخرج المياه \" و \"سهولة استخدام العملاء \". هدفين رئيسيين، ومواصلة تحدي دورات الصيانة الطويلة الأخرى لتقليل تكاليف استخدام العملاء.
1، محامل خالية من النفط عند مدخل المياه. خلال عملية العمل، وفقدان زيوت التشحيم الصلبة صغيرة، يمكن أن تكون تجديدا ذاتيا، قوة الحمل كبيرة، ونظام تبريد المياه يستخدم لحل تماما حرق البلاط.
2، هيكل نقل مجموعة والعتاد في منفذ المياه. لا توجد مشكلة في انتقال السلسلة غير المستوية، وفترة الصيانة طويلة.
3. تحمل هيكل التشحيم في منفذ المياه. يلغي هيكل التزود بالوقود الخارجي الحاجة إلى دخول المشغلين إلى المقصورة، مما يقلل صعوبة الصيانة وتحسين سهولة استخدام المستخدم.

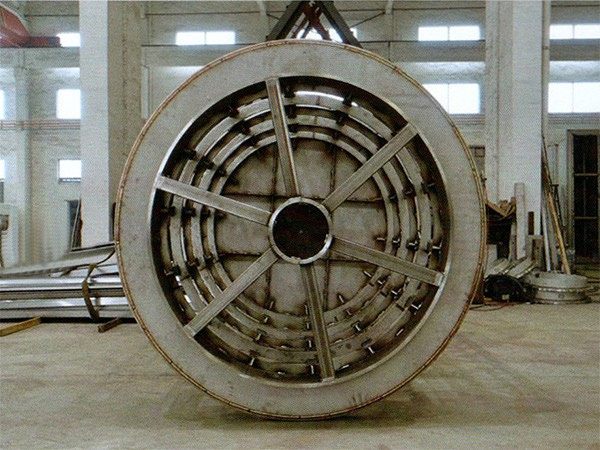

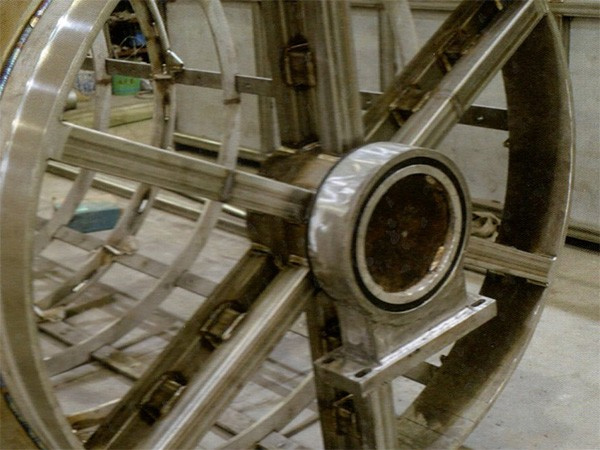

4. طبل متحدة المركز، الذي خضع لمعالجة التحريف الدقيقة وتصحيح الرصيد الديناميكي المتكرر. انها تهدف الى يحول دون المشكلة المشتركة لتشوه الأسطوانة بعد سنوات عديدة من التشغيل في السوق.
5. بناء على تجربة ميدانية غنية، فلاتر دقيقة مختلفة. في الوقت نفسه، وصلت إلى المؤشرات الأساسية للمرشح الثلاثة ل \"عالية الدقة \"، \"Long Life \" و \"سعة معالجة غير تقليدية \".
6. خلفية نظام فوهة مع الرئيسي الرئيسي و مساعدة داخلية. حتى في مواجهة الجرعات المفرطة أو عالية SS، يمكن أن تعمل بشكل ثابت، وتوسيع نطاق جودة المياه المؤثرة للمعدات، وتوسيع دورة صيانة المرشح.
7.منطق التحكم الإلكتروني الإلكترونية. بناء على التجربة الميدانية، أضفنا بعض الإعدادات سهلة الاستخدام، مثل الارتباط بين مقياس مستوى خزان المدخل وصمام الملف اللولبي الالتفافق. عندما يكون مستوى خزان المدخل هو عالية جدا، وهذا يعني أن تدفق شاشة المرشح يتم تهديدها. في هذا الوقت، صمام الالتفافية يتم فتح تلقائيا. للحد من خطر تلف مرشح.
مبيعات وخدمة ما بعد البيع
مصممة وفقا لحالة وخصائص موقع المستخدم
إنشاء \"سجل الصيانة \" لكل معدات يترك المصنع، والاتصال بفصلي
تعرض معايير تصريف الملوثات في الصين الحالية من الصين GB18918-2002 \"تحدد ثلاثة مستويات من المعايير للجودة الفائقة لمصانع الصرف الصحي في المناطق الحضرية، منها معايير المستوى الأول مقسمة إلى معايير A و B.
The \"Twelfth Five \" العلاج الوطني في المناطق الحضرية ومياه الصرف الصحي وإعادة تدوير خطة البناء تضع ذلك خلال فترة \"لمدة خمس سنوات \"، فإن الاستثمار الوطني المخطط له في بناء مرافق معالجة مياه الصرف الصحي في المناطق الحضرية هو ما يقرب من 430 مليار يوان. تحتاج معظم محطات معالجة مياه الصرف الصحي إلى التحول التكنولوجي، من الصف B إلى الصف A.
من بيانات الجدول، يمكننا أن نرى أن المستوى B قد زاد إلى المستوى A، وتركيز الانبعاثات المسموح به من SS يتم تقليل من 20 ملغ / لتر إلى 10 ملغ / لتر. هذه هي المنطقة الرئيسية التي يتعامل فيها فلتر الدقة نوع الأسطوانة.
نموذج | عناصر التحكم الأساسية | المستوى 1 المعيار | ثانوي اساسي | مستوى 3 اساسي | ||
معيار | ب المعيار | |||||
1 | الطلب على الأكسجين الكيميائي (COD) | 50 | 60 | 100 | 120 | |
2 | الطلب على الأكسجين الكيميائي الحيوي (BOD5) | 10 | 20 | 30 | 60 | |
3 | المسألة المعلقة (SS) | 10 | 20 | 30 | 50 | |
4 | زيوت الحيوانات والخضروات | 1 | 3 | 5 | 20 | |
5 | بترو | 1 | 3 | 5 | 15 | |
6 | أنيون سورايتانت | 0.5 | 1 | 2 | 5 | |
7 | مجموع النيتروجين (محسوبة باسم N) | 15 | 20 | — | — | |
8 | الأمونيا (تحسبها ن) | 5 (8) | 8 (15) | 25 (30) | — | |
9 | مجموع الفسفور (محسوب بواسطة ص) | بنيت قبل 31 ديسمبر 2005 | 1 | 1.5 | 3 | 5 |
بدأ البناء في 1 يناير، 2006 | 0.5 | 1 | 3 | 5 | ||
10 | كروما (تايمات التخفيف) | 30 | 30 | 40 | 50 | |
11 | قيمه الحامضيه | 6 ~ 9. | ||||
12 | رقم مجموعة كولوريز البراز / (أجهزة الكمبيوتر / ل) | 103 | 104 | 104 | — |
وفقا تجربتنا مع مياه الصرف الصحي البلدية، SS في مياه ذيل مياه الصرف الصحي البلدية يعرض عموما اثنين
خصائص \"كمية كبيرة \" و \"حجم الجسيمات الصغيرة \"، والذي يضع متطلبات الأمام ل دقة الترشيح تصفية ويتطلب حجم مسام صغير.
لا يمكن للفتحة الصغيرة ضمان فقط معدل الاعتراض، وفي العملية اللاحقة، من الضروري تحقيق حياة طويلة (متطلبات القوة) وعدم وجود توهين في التدفق (سهلة عكسوا الفاش).
مجهرية المرشح
العلاقة بين حجم الجسيمات SS المقابلة للشبكة ومعدل الإزالة
شاشة المرشح المستخدمة من قبل شركتنا للحصول على ترقية مياه الصرف الصحي لديها مساحة المسام 26μm، سماكة شبكة من 0.15 مم، وزن 0.26 جرام لكل بوصة مربعة، ومساحة فعالة تبلغ 29٪. لديها معلمات أداء جيدة ويمكن أن تضمن معدل الاعتراض وجودة التشغيل إلى حد كبير.
الجدول المعلمة الاختيار
نموذج | FLHWL-3000. | FLHWL-5000. | FLHWL-10000. | FLHWL-15000. | FLHWL-20000. | FLHWL-25000. | FLHWL-30000. |
معالجة الاهلية (3/د) | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
Dimensions (مم) | 2900 × 1220. × 1470. | 2900 × 1600. × 2060. | 3800 × 1600. × 2220. | 4700 × 1600. × 2220. | 5600 × 1600. × 2220. | 5600 × 1760. × 2500. | 6500 × 1760. × 2500. |
منقي مساحة (2) | 1.5 | 2.5 | 5 | 7.5 | 10 | 12 | 15 |
قطر المخرج | DN200. | DN300. | DN500. | DN500. | DN600. | DN700. | DN700. |
هيأ محرك قوة (كيلوواط) | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
مضخة خلفية قوة (كيلوواط) | 1.1 | 1.1 | 2.2 | 3 | 4 | 4 | 5.5 |
الاستهلاك المائي العكسي (3/د) | 20 | 20 | 40 | 60 | 80 | 80 | 100 |
عاجز الضغط (شريط) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
مجالات التطبيق:
ترقية مياه الصرف الصحي البلدية، تعميم الترشيح الجانبي للمياه التبريد، إعادة استخدام المياه المستصلحة، ومعالجة النهر، تربية الأحياء المائية.
